● EPSON DP30S(DB51E)を分解をしてみました ●

- 2,131 1

            ※  分解は、あなたの自己責任の範囲で行ってください。※

H26年現在、この機種は、モデルチェンジして、DB51E に改名されています。

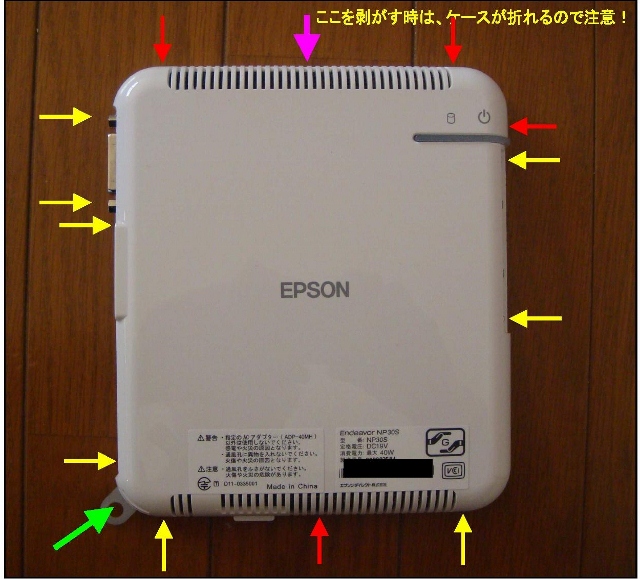

HDDを交換したくて、私自身自己責任を覚悟し、HDD交換に挑戦、上手出来ましたので、同じ思 いの方のため、その方法を紹介します。 下記の写真に示す黄色矢印のネジ(小さなネジとDVI-Dの留めネジ)をすべてとります。 小さなネジは、無くさないように注意をしてください。 下記の写真の赤矢印とピンクの矢印は、ケースを留めのでっぱりのある位置です。 ケースの上蓋をはがし始める位置は、写真のグリーンの矢印位置ですが、この機種のケースは、 強度が無く、特にピンクの箇所は、上蓋が割れやすいので特に慎重に剥がしてください。 上蓋は、ガッチリひっかかっているのでチョット苦労すると思います。
DP30S1

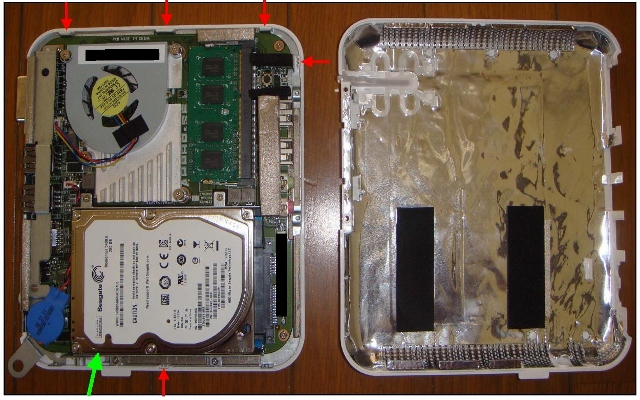

下記の写真の赤矢印は、ケースを留めのでっぱりです。
HDDは、ネジ4本で止めてるので、はずしてください。
HDDは、取り出しは、下記の写真のグリーンの矢印の位置ぐらいを軽く持ち上げてから、取り
外しください。
写真上のピンクの矢印の部分は、割れやすいので特に注意してください。
イヤホン・マイクの有る側は、最後に外す様にするとよいと思います。

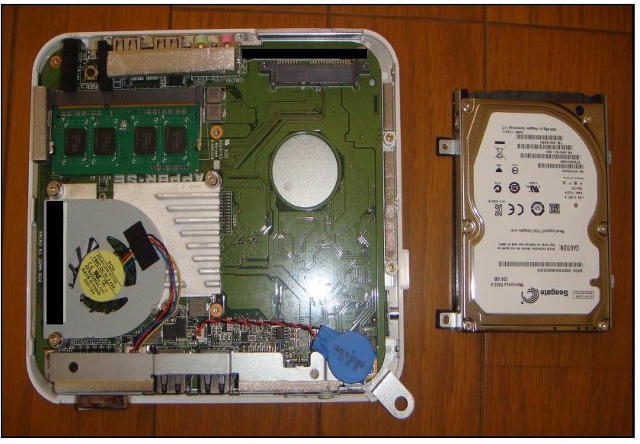

HDDの留めケースの下にあるクッションが基盤に張り付いているので、持ち上げる必要があり
ます。
DP30S2
DP30S3
